Polipropilen örgülü (PB) sınıfı hortumlar |
Polipropilen örgülü (PB) sınıfı hortumlar |
Silikon kauçuk kaplı (SI) sınıfı hortumlar |

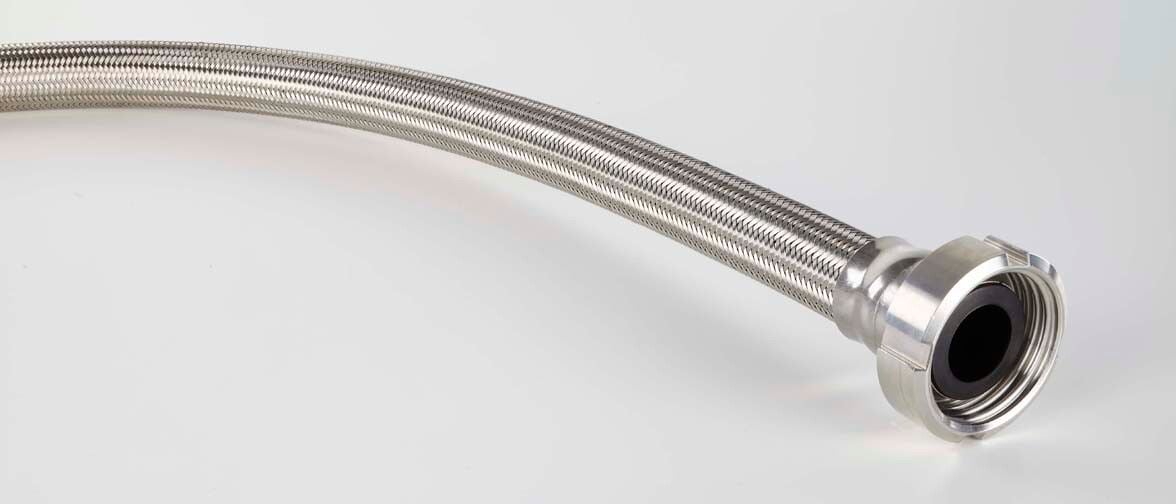

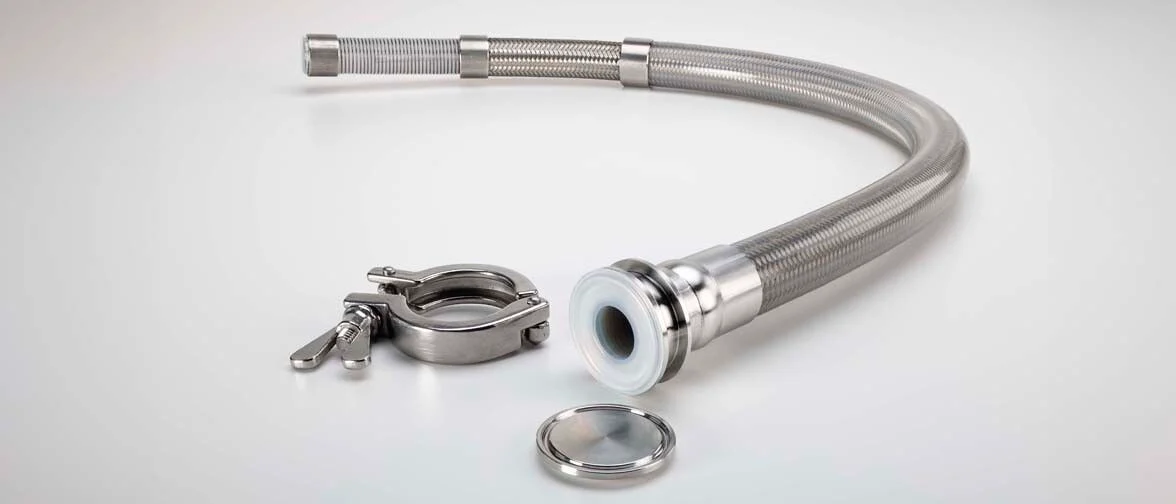

Paslanmaz çelik örgülü (SS) sınıf hortumlar |
Sadece boru (TO) sınıfı hortumlar |
|
| Nominal delik boyutu | 9,5 - 80 mm | 15 - 80 mm | 9,5 - 80 mm | 9,5 - 80 mm | 9,5 - 50 mm |
| Nominal delik boyutu | 0,375 - 3 inç | 0,5 - 3 inç | 0,375 - 3 inç | 0,375 - 3 inç | 0,375 - 2 inç |
| Gerçek delik boyutu | 9,7 - 76,8 mm (0,382 - 3,024 inç) | 13,1 - 76,8 mm (0,516 - 3,024 inç) | 9,7 - 76,8 mm (0,382 - 3,024 inç) | 9,7 - 76,8 mm (0,382 - 3,024 inç) | 9,7 - 51,1 mm (0,382 - 2,012 inç) |
| Maksimum Uzunluk | 15 - 30 metre | 15 - 30 metre | 15 - 30 metre | 15 - 30 metre | 25 - 30 metre |
| Uzunluk | 15 - 30 metre | 15 - 30 metre | 15 - 30 metre | 15 - 30 metre | 25 - 30 metre |
| Uzunluk | 50 - 100 Ft | 50 - 100 Ft | 50 - 100 Ft | 50 - 100 Ft | 80 - 100 Ft |
| Dış çap | 15,5 - 92,8 mm (0,61 - 3,654 inç) | 20,5 - 94,8 mm (0,8 - 3,732 inç) | 15,5 - 92,8 mm (0,61 - 3,654 inç) | 12,8 - 87,8 mm (0,5 - 3,457 inç) | 12 - 58,9 mm (0,47 - 2,32 inç) |
| Maksimum çalışma basıncı | 80 bar (1160 psi) | 35 bar (500 psi) | 80 bar (1160 psi) | 80 bar (1160 psi) | 5 bar (72 psi) |
| Patlama basıncı | 60 - 500 bar (870 - 7.200 psi) | 40 - 140 bar (580 - 2.000 psi) | 60 - 500 bar (870 - 7.200 psi) | 60 - 500 bar (870 - 7.200 psi) | 8 - 20 bar (116 - 290 psi) |
| Sertifikasyon ve uyumluluk | 3.1 İzlenebilirlik, 3-A 62-02, BS5173 bölüm 103.13 bölüm 6.2 ve 6.3'e göre antistatik, ATEX, EN16643:2016, AB Yönetmeliği 10/2011, FDA (malzemeler), BS5173 bölüm 103.13 bölüm 6.2 ve 6.3'e göre yangına dayanıklı, ISO 14001:2015, ISO 9001:2015, OHSAS 18001:2015, USP Sınıfı | 3.1 İzlenebilirlik, 3-A 62-02, ATEX, EN16643:2016, AB Yönetmeliği 10/2011, FDA (malzemeler), ISO 14001:2015, ISO 9001:2015, OHSAS 18001:2015, USP Sınıf VI | 3.1 İzlenebilirlik, 3-A 62-02, ATEX, EN16643:2016, AB Yönetmeliği 10/2011, FDA (malzemeler), ISO 14001:2015, ISO 9001:2015, OHSAS 18001:2015, USP Sınıf VI | 3.1 İzlenebilirlik, 3-A 62-02, ATEX, EN16643:2016, AB Yönetmeliği 10/2011, FDA (malzemeler), ISO 14001:2015, ISO 9001:2015, OHSAS 18001:2015, USP Sınıf VI | 3.1 İzlenebilirlik, 3-A 62-02, ATEX, EN16643:2016, AB Yönetmeliği 10/2011, FDA (malzemeler), ISO 14001:2015, ISO 9001:2015, OHSAS 18001:2015, USP Sınıf VI |
| Çalışma sıcaklığı | -40 °C ila 150 °C (-40 °F ila 302 °F) | -30 °C ila 100 °C (-22 °F ila 212 °F) | -73 °C ila 240 °C (-100 °F ila 400 °F) | -73 °C ila 260 °C (-100 °F ila 500 °F) | |
| Bükülme yarıçapı | 19 - 350 mm (0,75 - 13,75 inç) | 38 - 350 mm (1,5 - 13,75 inç) | 19 - 350 mm (0,75 - 13,75 inç) | 19 - 350 mm (0,75 - 13,75 inç) | 35 - 300 mm (1,375 - 12 inç) |
| Örgü tipi | Hiçbiri | ||||
| Kapak | EPDM | Hiçbiri | Silikon kauçuk | Hiçbiri | Hiçbiri |
| Hortum dış koruma seçenekleri | Koruma bobini, Safegard, Sürtünme halkaları | Koruma bobini, Safegard, Sürtünme halkaları | Koruma bobini, Safegard, Sürtünme halkaları | Koruma bobini, Safegard, Sürtünme halkaları | Koruma bobini, Safegard, Sürtünme halkaları |
| Son bağlantı parçası | 3-A sıhhi tesisat armatürleri, 90° dirsekli armatürler, BSP ve NPT dişli armatürler, CAM ve oluklu armatürler, DIN 11851 armatürleri, JIC armatürleri, PTFE daldırma boru armatürleri, sıhhi trikelepçe armatürleri, SMS ve RJT armatürleri, döner flanşlı armatürler | 3-A sıhhi tesisat armatürleri, 90° dirsekli armatürler, BSP ve NPT dişli armatürler, CAM ve oluklu armatürler, DIN 11851 armatürleri, JIC armatürleri, PTFE daldırma boru armatürleri, sıhhi trikelepçe armatürleri, SMS ve RJT armatürleri, döner flanşlı armatürler | 3-A sıhhi tesisat armatürleri, 90° dirsekli armatürler, BSP ve NPT dişli armatürler, CAM ve oluklu armatürler, DIN 11851 armatürleri, JIC armatürleri, PTFE daldırma boru armatürleri, sıhhi trikelepçe armatürleri, SMS ve RJT armatürleri, döner flanşlı armatürler | 3-A sıhhi tesisat armatürleri, 90° dirsekli armatürler, BSP ve NPT dişli armatürler, CAM ve oluklu armatürler, DIN 11851 armatürleri, JIC armatürleri, PTFE daldırma boru armatürleri, sıhhi trikelepçe armatürleri, SMS ve RJT armatürleri, döner flanşlı armatürler | 3-A sıhhi tesisat armatürleri, 90° dirsekli armatürler, BSP ve NPT dişli armatürler, CAM ve oluklu armatürler, DIN 11851 armatürleri, JIC armatürleri, PTFE daldırma boru armatürleri, sıhhi trikelepçe armatürleri, SMS ve RJT armatürleri, döner flanşlı armatürler |
| Etiketleme seçenekleri | Renk Kodlaması, Standart | Renk Kodlaması, Standart | Renk kodlaması, Standart, Akışkan etiketleme | Renk Kodlaması, Standart | Renk Kodlaması, Standart |
| Vakum direnci | -0,9 bar vakumda 200 °C'ye (392 °F) kadar kullanılabilir | -0,9 bar vakumda 200 °C'ye (392 °F) kadar kullanılabilir | -0,9 bar vakumda 200 °C'ye (392 °F) kadar kullanılabilir | -0,9 bar vakumda 200 °C'ye (392 °F) kadar kullanılabilir | -0,9 bar vakumda 200 °C'ye (392 °F) kadar kullanılabilir |

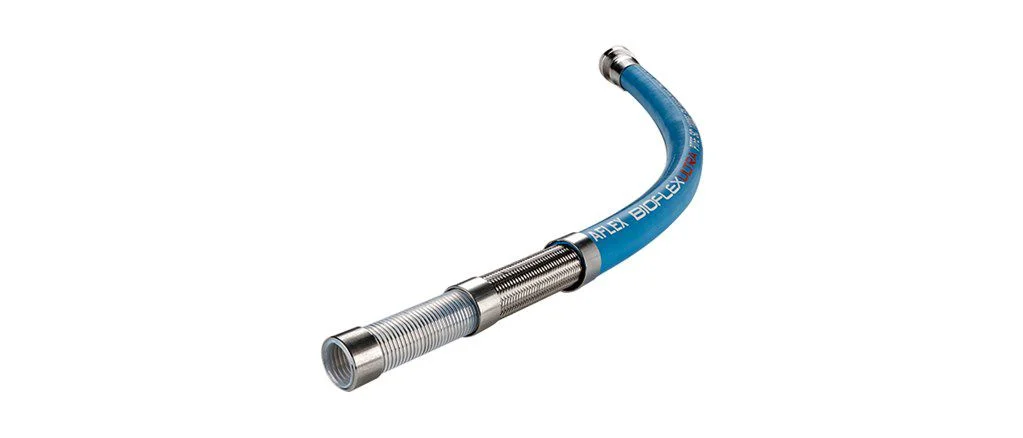

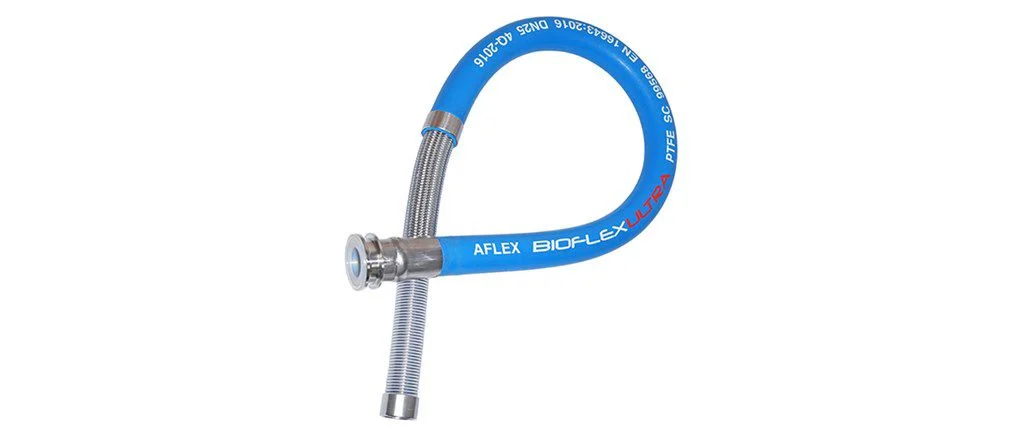

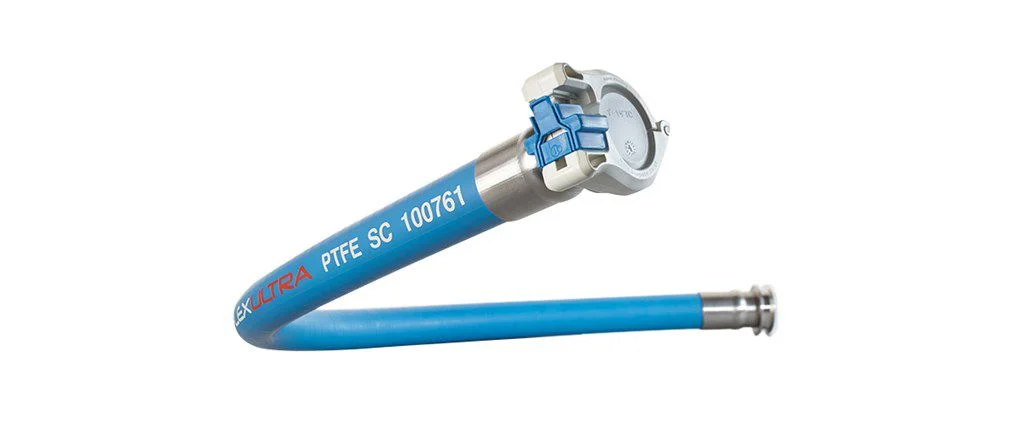

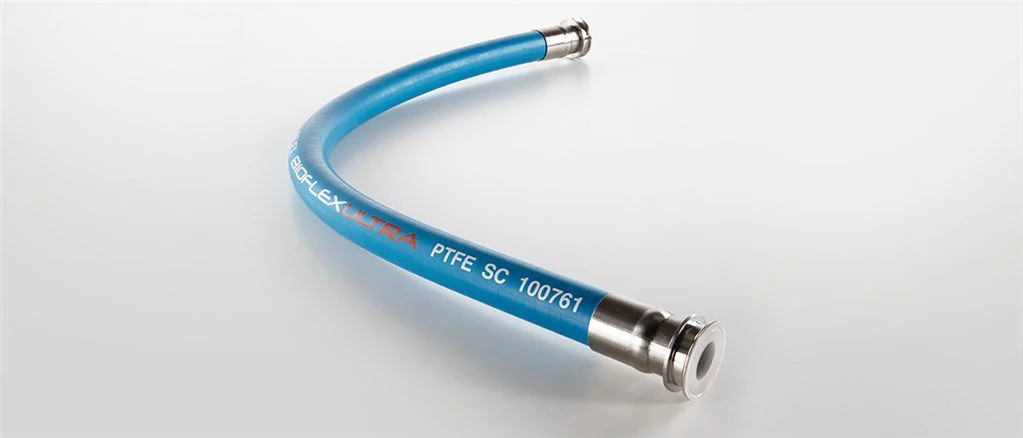

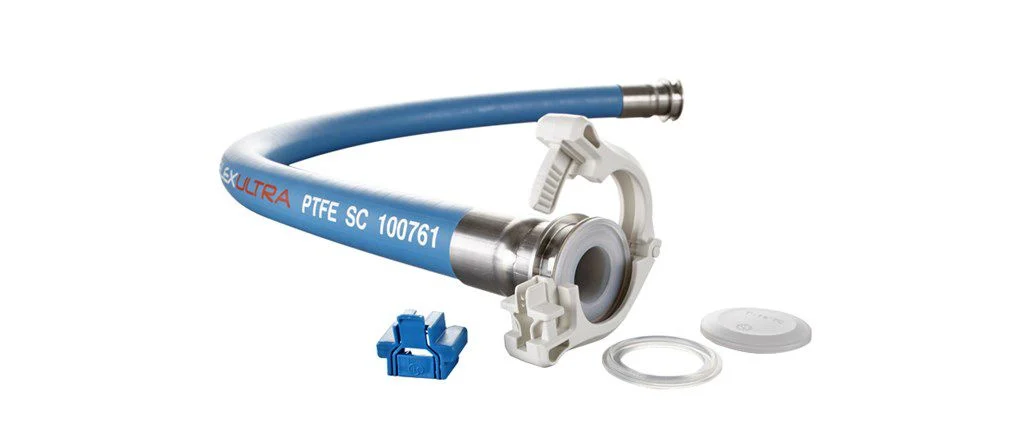

Biyoteknoloji ve farmasötik sıvı transferleri için PTFE astarlı hortum
Kimyasal olarak inert ve kolay temizlenen Bioflex Ultra, ilaç, gıda, içecek ve kimya endüstrileri için korozyona dayanıklı bir hortumdur. Bu esnek hortum, güvenilirlik, performans ve uzun kullanım ömrü sağlar.
